摘要:热喷涂涂层的膜厚测量一直是业界难题,通常都是使用破坏式方式,如显微镜断面测试法,因测试时间长,存在滞后性,导致生产力下降和产品质量不稳定,并且需要损伤工件来破坏涂层。现介绍瑞士领先无损在线测厚技术涂魔师,能精准非接触式测量热喷涂涂层厚度,协助生产部门优化生产工艺;

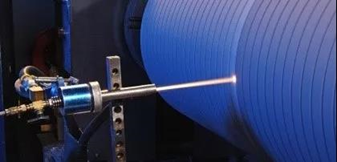

       热喷涂涂层的厚度测量一直是业界难题,一直使用破坏式的测量方式,如显微镜断面测试法,但该测试方法因测试时间长,存在滞后性,导致生产力下降和产品质量不稳定,并且需要损伤工件来破坏涂层……

       来自瑞士苏黎世应用科学大学(ZHAW)的研究人员,近年已成功研发出技术领先的“实时在线非接触式无损涂层测厚系统”——涂魔师,它采用光热法(ATO)技术,能够安全、简单、快速且精确测量热喷涂层厚度,帮助企业提高效率,保证产品质量,减少材料消耗,节省生产成本。

       涂魔师无损测厚技术具有以下设计优势:

       1. 不限涂层种类。热喷涂层、液体油漆、粉末涂料、粘胶剂、润滑油、胶水等都适用。

       2. 适应各种不规则和外形复杂工件;

       3. 实时监测膜厚,数据100%存档记录。

       4. 不限测试底材,木材、橡胶、塑料、玻璃、混凝土等底材均可高精度测出涂层膜厚;

       5. 采用对人体无危害的氙灯测试光源;


案例展示

案例①--涂魔师与显微镜破坏式测厚法对比研究

公司:瑞士Oerlikon(欧瑞康,致力于机器设备和系统工程的全球著名高科技公司)

测试样品:尺寸约为10mm X 50mm的热喷涂金属长条

样品种类:a.只有粘结层;b. 粘结层+面层

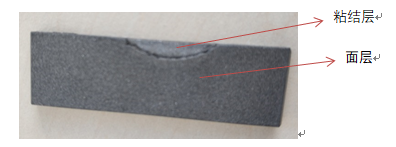

微信截图_20200709171343.png     image.png

测试步骤:

步骤一:使用显微镜破坏式方法测试涂层厚度,并记录数据。

步骤二:使用涂魔师非接触式在线测厚系统测试涂层厚度。分别在每个样品的左、中、右三个位置进行测量,且每个位置重复测量三次。

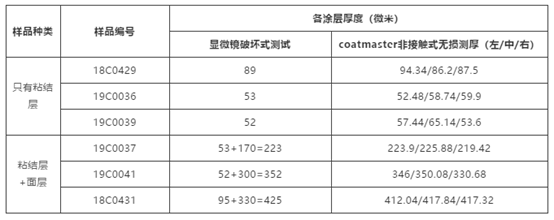

两者测试数据对比如下:

只有粘结层样品


粘结层+面层


文本框: 涂 层 厚 度微信截图_20200709172327.png

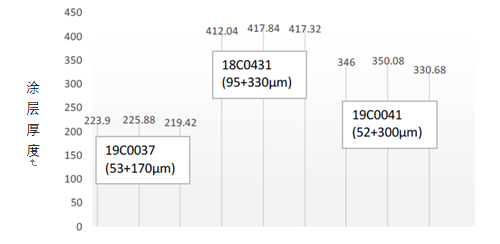

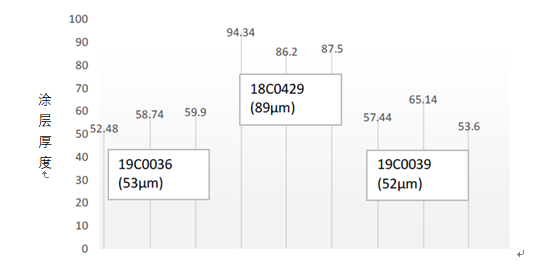

注:每个样品的数据分别为涂魔师非接触式无损测厚设备 左、中、右测试数据,括号里为显微镜破坏式测厚数据


相关性研究结果

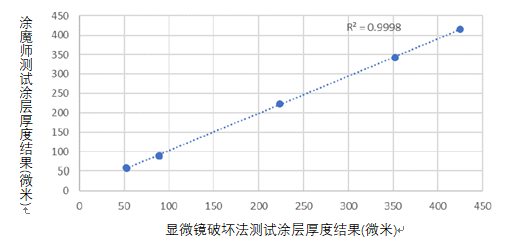

文本框: coatmaster测试涂层厚度结果(微米)微信截图_20200709172527.png

上述研究结果

涂魔师非接触式在线测厚系统的标准偏差小于1%,并且其测量结果与使用显微镜破坏式测厚法的结果相关性非常高。

用户评价

 “涂魔师在线无损测厚系统可以采用不破坏涂层方式,对热喷涂涂层直接进行精确且快速的厚度测量,并且能够快速检测和校正影响涂层厚度的工艺偏差。”

——Oerlikon Metco(欧瑞康)公司的SUMEBore高层 Dr. Peter Ernst


案例②--隐蔽位置涂层测试

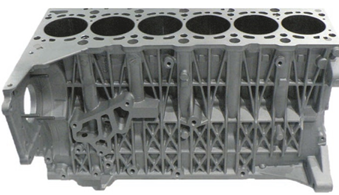

应用:将缸发动机曲轴箱内的8个传统灰铸铁镶件更换为热熔喷涂铁基涂层。

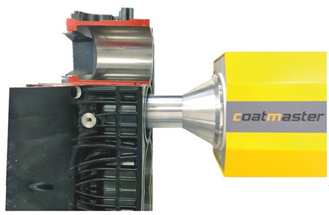

测量方案:使用涂魔师无损精准测厚系统,并将其插入到气缸孔中(上孔切开)


设备使用好处:

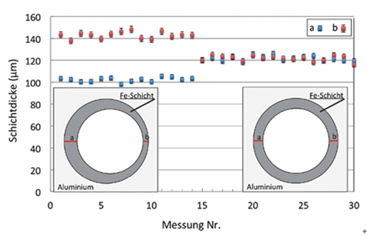

1. 轻松精确测量出在圆周和缸内深度的任何位置的涂层厚度。

2. 可以在圆柱表面的规定位置处测量涂层厚度测量,检查珩磨涂层和精镗孔的同心度,从而轻松校正确定不对称性。
