新能源汽车蛇形冷却管的绝缘涂层在线监测方案

摘要：涂魔师3D在线测厚系统数秒内一次测量10万个点的涂层厚度，即使是蛇形管的侧边、曲面的涂层厚度也能精准测厚。不再是逐个点低效测厚，涂魔师3D在线测厚系统实现涂层厚度分布的图像可视化，膜厚数据与被测部位一一对应，极大提高了检测效率！

如今新能源汽车随处可见，新能源动力电池在工作过程中会持续发热，如果热量不能得到有效管理，容易导致电池性能降低，甚至造成着火、爆炸等安全问题。故此，热管理系统成为了新能源汽车的重要组成部分。

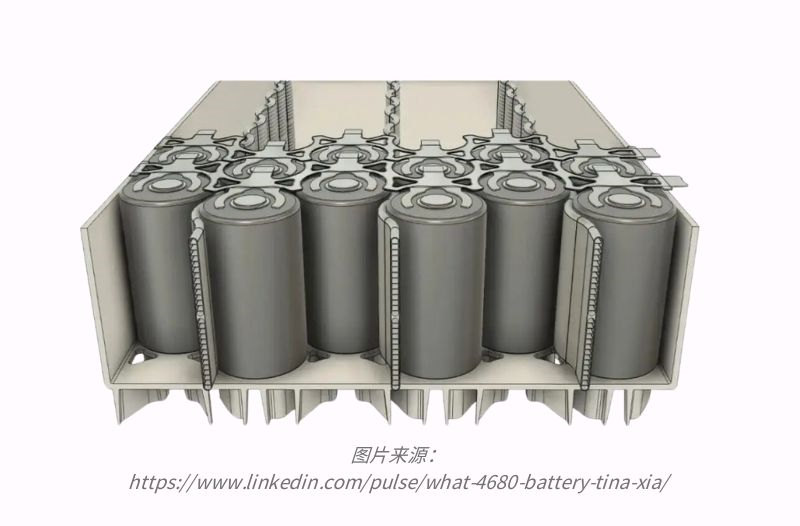

蛇形液冷管（也叫蛇形管、蛇形冷却带）应用于圆柱形动力电池（如4680、46120）的散热。蛇形管通过铝管挤压制成，然后通过折叠、成形和焊接成型。其作用原理为冷却液通过内部液流通道，按照一定流速和压力进行流动，以相对平衡电池的工作温度。

蛇形管是通过侧面换热使得弯管与圆柱电池接触面积增加来提高换热效率，解决了底部液冷易出现电池顶部和底部散热不均匀的问题。另外，每个蛇形管的曲度和圆柱形吻合，提高接触面积，提高电芯和外界的导热，降低热阻。

蛇形管的表面绝缘涂层对于电池散热和绝缘性能十分相关，同时，蛇形管呈弯曲状态，边缘拐角处非常窄小，普通涡流测厚仪无法检测蛇形管曲面和边缘的涂层厚度。

涂魔师3D ATO在线测厚系统数秒内一次测量10万个点的涂层厚度，即使是蛇形管的侧边、曲面的涂层厚度也能精准测厚。不再是逐个点低效测厚，涂魔师3D实现涂层厚度分布的图像可视化，膜厚数据与被测部位一一对应，极大提高了检测效率！

蛇形冷却管的涂层厚度分布图，使用涂魔师3D测量：

蛇形管的大面测厚

蛇形管边缘测厚

欢迎联系我们获取涂魔师3D在线测厚系统产品信息、案例资料和视频。
